智能无线数字式变电站避雷器在线监测仪——KD-DTMT
发布时间:2016-09-30 01:47:43
字体大小:【

仪器简介

KD-DTMT-II智能数字式避雷器在线监测仪是我公司为监测电力系统中运行的氧化锌避雷器实时状态而研制的新型仪器,它能实时监测工频电压下避雷器泄漏电流(全电流和阻性电流)的变化,记录避雷器动作次数,评估避雷器运行状况并适时自动报警。

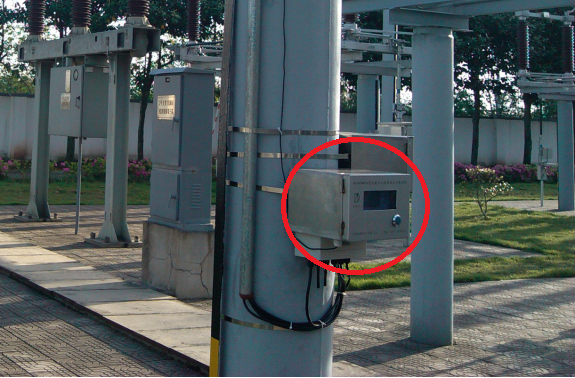

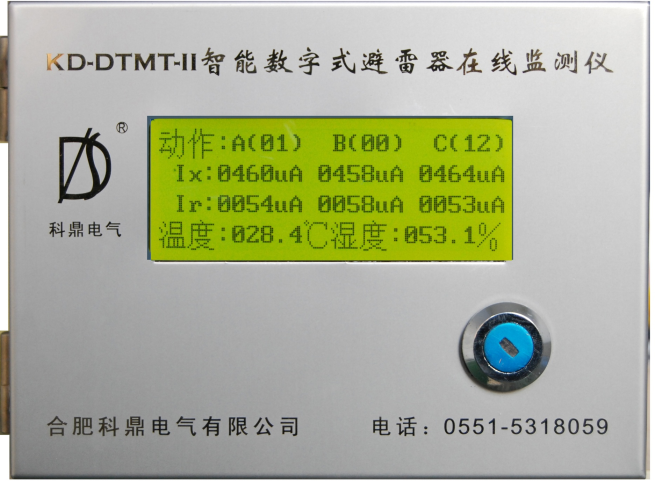

               图一 智能数字式避雷器在线监测仪                                                                  图二 监测仪实地安装

新老仪器对比

传统避雷器在线监测仪(如图三所示)是串联工作在避雷器与接地端之间用来记录避雷器保护动作次数和监测避雷器泄露电流的一种装置。它无法测阻性电流,并且测量精度太低,只能现场观测数据无法实现数据上传通讯。

智能数字式避雷器在线监测仪(如图四所示)采用数字化技术处理信号,软、硬件结合的抗干扰模式,能够有效抑制现场干扰信号;高精度传感器能同时监测三只避雷器的泄漏电流;特大屏幕的液晶显示,使读数清晰、准确;方便灵活的有线和无线通讯方式能可靠地将数据上传到后台数据服务器上,后台服务器接收到数据后,利用网络技术为用户提供方便快捷的数据查询和分析。

         传统避雷器在线监测仪                                      智能数字式避雷器在线监测仪

                        图三 传统避雷器在线监测仪                                                                   图四 智能数字式避雷器在线监测仪

仪器特点

1.高精度监测,读数方便准确。

2.精确测量全电流和阻性电流,能够记录动作次数和每一次动作的时间(内嵌时钟芯片)。

4.避雷器接地线穿过电流传感器,无直接电气接触,保障安全。

5.一台在线监测仪可同时监测一组避雷器,方便高效。

6.可通过有线或无线通讯技术将数据上传后台数据服务器,通讯方式多样。

7.多级报警功能。

8.断电记忆功能:内置的大容量存储芯片,能记录下每只避雷器动作次数及动作时间,并且能够存储一年运行时间的避雷器泄漏电流数据

9.时钟设置功能:用户可以对仪器内部的系统时间进行设置和校准。

技术参数

      1.适用于电力系统额定电压(KV):10~220

2.报警电流(mA):0.1~10.0

3.全电流测量范围(mA):0~10

4.阻性电流测量范围(mA):0~10

5.PT额定电压(V):0.5

6.额定电压(V):220

7.额定频率(Hz):50

8.测量精度:±2%

9.输入功耗(W):1~2

10.重量(Kg):1.7

11.工作温度(℃):-20~60

12.外形尺寸:长*宽*深(mm):161*80*145

其他产品

              智能数字式避雷器计数器                       智能数字式避雷器监测仪                                                                          图五 智能数字式避雷器计数器                                                   图六 智能数字式避雷器监测仪


                                                         无线温湿度在线监测装置

                                                                        图七 无线温湿度在线监测装置
