智能无线数字式变电站避雷器在线监测仪——KD-DTMT-III
发布时间:2018-06-22 10:56:47
字体大小:【


一、产品概况

本产品利用在变电站内氧化锌避雷器上安装高精度的电子传感器,利用单片机技术智能数字化分析判断避雷器的老化及密封绝缘性能,通过多种有线及无线通讯技术手段采集现场实时运行数据和历史记录数据,节省了运检人员大量的工作量和工作强度,为避雷器保护变电站内电力设备的安全运行提供可靠依据。

本产品改变了传统的只能通过现场采集数据的方式获取避雷器的运行状况的检测手段,旨在通过有线和无线两种交互式传输的方式,实时监测避雷器的运行状态,另外本设备节约资源,功能多样化,可靠性更强,可同时监测避雷器三相的实时动态,稳定性大大提高。

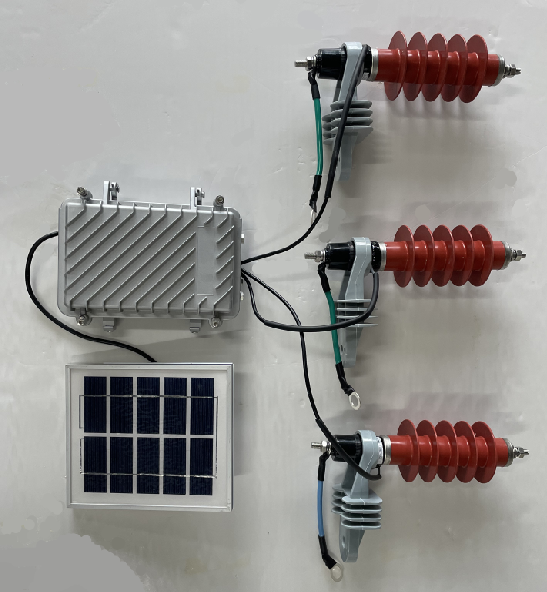

图一  现场安装示意图

二、功能特点

 通讯方式:运用RS-485通讯接口、GPRS无线通讯两种通讯方式实现交互式数据传输。

 显示方式:利用手机APP、计算机监测数据实时动态更加方便、直观。

 时钟功能:自带网络校时功能。

▲ 占用空间小、适用性强、功能多样化。

▲ 内带硬件“看门狗”功能,可靠性高。

 供电电源:可以使用220V或110V交、直流电源以及太阳能供电系统对仪器供电。

 高精度监测:采集取样电流时,使用的是穿心式无残压的雷击电流取样传感器,仪器与电力系统主回路没有直接的电气接触,提高了避雷器对过电压的保护水平;取PT信号时,使用的是精密电压变换器,电压信号稳定无畸变,保证了测量的准确性与稳定性。

 多路监测:本仪器可同时监测三相避雷器的泄漏电流。

 报警电流设置:用户可以在后台服务器软件及手机APP程序软件上根据避雷器不同工况的泄漏电流大小进行两级报警电流值设置。

图二  系统结构图

三、技术参数

    表一  产品技术参数

适用于电力系统额定电压(KV)

10~500

报警电流(uA)

100~100000

全电流测量范围(uA)

0~10000

阻性电流测量范围(uA)

0~10000

PT额定电压(V)

55.7

额定电压(V)

220

额定频率(Hz)

50

输入功耗(W)

1~2

工作温度(℃)

-40~80


四、应用场合



图三  应用场合图
