数据接入新方案:宁国避雷器在线检测数据接入方案
发布时间:2015-08-20 10:44:31
字体大小:【

原先避雷器在线监测仪可使用485总线与后台主机相连,实现数据上传。同时,也可以通过避雷器在线监测仪内置的GPRS模块上传数据,通过internet接收数据并进行网页发布。20135月,在技术人员的反复试验下,我公司成功通过其他方式将在线监测的数据进行了上传。
      一、无线传输:
       具体操作方法为在在线监测仪端接一台无线通信模块,在变电站设立一台主机,主机接收端配置一台无线通信模块,数据可以直接通过无线模块传输。此种方式数据不通过485线上传,不用挖开电缆沟铺设通信线,节省成本和劳动力。目前无线通信模式可支持1公里内的数据传输,完全符合变电站数据传输要求,数据稳定可靠,抗干扰能力强。
       二、避雷器在线监测仪接IED与后台主机相连,实现数据上传。
       智能变电站使用的通信规约为61850规约,在线监测仪使用的规约为103规约,则需要配置IED实现规约转换,进而进行数据上传。

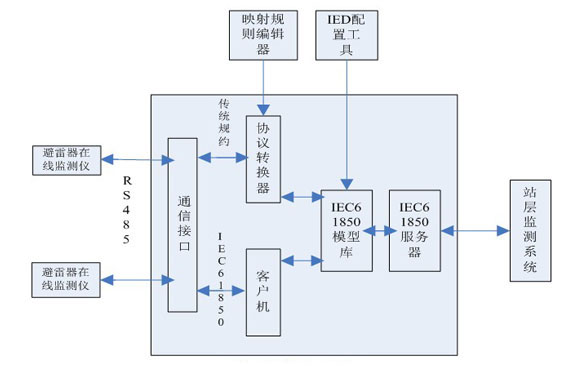

       aIED模块原理图如下所示:

        1)通信接口模块负责接入不同厂商、不同通信接口的常规状态监测装置或遵循IEC61850规约的的状态监测子IED
       2)映射规则编辑器提供表格或图形的编辑方法,建立常规状态监测装置的传统协议与IEC61850直接的映射规则。包括传统通信报文与61850通信服务的映射。
       3)协议转换器利用上诉建立的映射规则,经过工程化处理,完成传统协议的点数据与IEC61850数据对象之间的转换,并更新IEC61850模型库。
       4)IEC61850客户机负责汇集各个监测设备采集的状态监测数据,并刷新IEC61850模型库。
       5)状态监测主IED配置工具利用系统配置描述语言(SCL)文档来建立IEDIEC 61850模型实例,实现IEC61850模型的导入、解析、编辑与生成。
       6)IEC61850服务器负责变电站层监测系统进行基于IEC61850实时数据通信。
       b、硬件配置:
       状态监测系统必须选用性能优良、符合工业标准的通用产品。计算机和装置的硬件配备必须满足整个系统的功能要求和性能指标要求。
       1)站控层的硬件设备由数据处理服务器、网络设备等。
       2)数据处理服务器应满足DL/T 5002DL/T 5003标准的要求,其容量及性能指标应满足智能变电站状态监测及与信息一体化平台交互的要求。工程中应选用性能优良、可靠性高的专用定型产品。

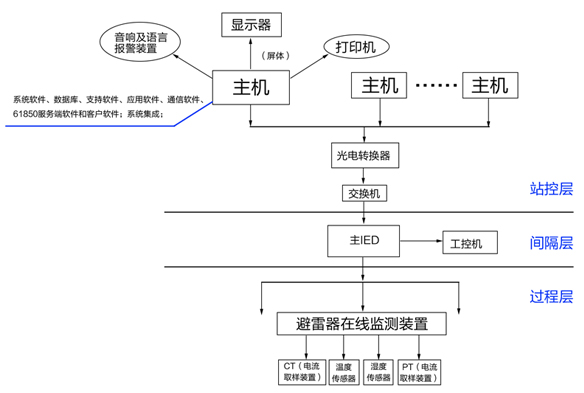

       硬件配置如下所示:
