1、输电线路避雷器雷击电流峰值记录的意义

       金属氧化物避雷器因其良好的伏安特性，已成为电力系统中的关键过电压保护设备。然而，输电线路避雷器现场工作环境恶劣，长期运行下来外套密封老化会造成设备绝缘水平降低，氧化锌电阻阀片非线性特性逐渐劣化，特别是雷电浪涌的冲击会加速避雷器的故障损伤，压敏电阻残压比增大，过电压保护水平下降，甚至造成避雷器本体爆炸。所以亟需研发应用评估线路避雷器运行工作状态的智能化在线监测仪，KD--MTPK不仅可以记录避雷器动作次数及相应时间，重要的功能是测量通过氧化锌避雷器的雷击电流峰值，进行实时在线监测记录，通过物联网通讯模块将数据及时上传后台服务器，运用多参量状态数据采集与先进算法，应用于数据库的建设，人工智能技术发展服务于设备状态的量化与评估，帮助及时分析避雷器的运行状态，防患于未然，精益化管理，合理安排避雷器检修更换周期有特别重要的意义，保证设备及系统的安全运行。

       目前高压避雷器（10kv电压等级以上）主要分无间隙和有间隙结构两种，，输电线路避雷器大多结构是氧化锌电阻阀片串联绝缘支撑间隙或空气间隙工作，它的主要功能是在雷电过电压或操作过电压发生时，通过其内部的放电间隙先于线路绝缘子放电，限制过电压幅值，保护线路免受损害。放电过程中产生的电弧会迅速被避雷器的灭弧装置熄灭，以避免对线路造成持续损害。放电结束后，避雷器能够迅速恢复其绝缘状态，截断工频续流，确保线路的正常运行。输电线路氧化锌避雷器实际工作运行中会发生雷击大电流冲击而且常常会是多重雷电大电流，压敏电阻结构会受到不同程度的破坏，雷击电流值的冲击过大，雷电次数的频繁会严重影响避雷器的使用寿命，并造成设备系统故障。捕捉雷击过电压时避雷器上的电流峰值，可以作为判断雷击电流对氧化锌避雷器阀片损坏老化的数字依据，为准确评估雷电损坏影响程度提供帮助。目前线路避雷器安装的大多是上世纪80年代初开始推广应用的普通计数器，功能上只能记录雷击动作次数的，无法得到更多的设备工作状态数据信息，而且需要运维人员现场登杆塔观视记录动作次数，在实际运维检修工作中根本无法实现。

2、线路避雷器智能在线监测仪KD--MTPK技术特点

快速响应：避雷器雷击峰值记录仪具有非常短的记录时间优势，能够迅速响应并稳定于窄脉冲的峰值，适合捕捉快速变化的信号峰值。

抗噪声干扰：避雷器雷击峰值记录仪受到噪声的影响较小，尤其是在测量脉冲信号时，它能够“锁住”信号的最大值，从而减少噪声的干扰。

低功耗采样保持电路：输电线路杆塔上电源取电困难，监测设备必须低功耗运行模式，但又不能遗漏雷电冲击峰值电流数据的采集，所以数据采样保持电路与监测仪设备常态低功耗监测运行的有效结合十分重要。

设计改进：每台避雷器的安装地理位置录入后台服务器后，系统可以很方便利用地理信息管理功能为运维检修人员提供避雷器雷击地址，雷击时间和雷电流幅值数据，为故障分析和运维检修提供帮助，帮助合理安排设备的检修周期，提高设备的可靠性和稳定性。

物联网通讯方式：避雷器雷击峰值记录仪运用物联网通讯模块能及时将雷击电流信号的最大值等相关数据上传到后台服务器，这对于及时判别设备雷击地点非常有用，可以帮助运维人员快速找到检修位置。

精准时钟记录：记录仪配置高精度的时钟模块，并且定期和后台系统时钟精准校时，保证故障分析时能提供准确的参考时间数据。

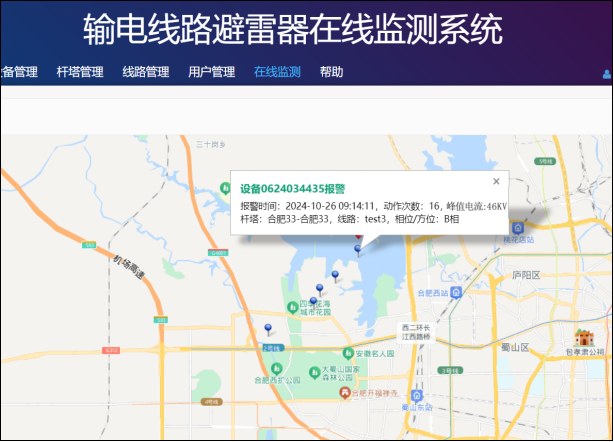

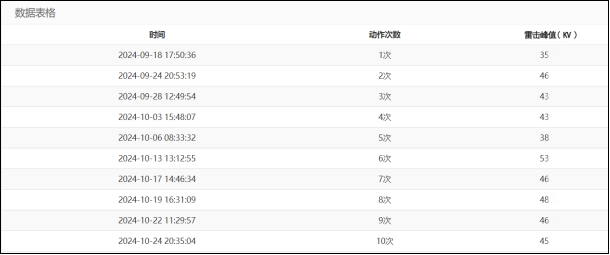

3、KD--MTPK监测数据后台显示情况

4、安装施工现场
