产品简介

       直流避雷器是电力系统中常见的保护装置，用于保护电力设备免受过电压的损害。然而，直流避雷器本身也可能存在故障，并且故障的发生可能会导致电力系统的运行异常甚至设备的损坏。为了及时发现和诊断直流避雷器的故障，直流避雷器故障录波器被引入。直流避雷器故障录波器可以监测和记录故障时的电压和电流波形，并且通过对波形进行分析，可以确定故障的类型和原因，帮助工程师进行故障诊断和处理。直流避雷器故障录波器的背景技术主要包括以下几个方面：故障检测技术：直流避雷器故障录波器需要能够准确地检测故障时的电压和电流波形。常见的技术包括采样和采集电压电流信号，并进行滤波、放大和数字化处理。波形记录与存储技术：直流避雷器故障录波器需要能够记录和存储大量的波形数据。通常采用高速存储器或者固态存储器来实现对波形数据的记录和存储。波形分析与诊断技术：直流避雷器故障录波器需要能够对记录的波形数据进行分析和诊断。常见的技术包括频谱分析、时间域分析、小波变换等，以确定故障的类型、原因和严重程度。数据显示与通信技术：直流避雷器故障录波器需要能够将分析结果以可视化的方式呈现给用户。常见的技术包括液晶显示屏、数据传输接口等，以便用户可以方便地查看和分析故障记录。

产品优点

       直流避雷器故障录波器的实用新型内容主要集中在故障检测、录波功能、高精度测量、可编程参数和可视化界面等方面，旨在提供一种方便快捷、准确可靠的方法来检测和记录直流避雷器的故障情况。这将有助于电力系统的设备维护和故障诊断工作。通过内置的电流传感器和电压传感器，直流避雷器故障录波器可以实时监测直流避雷器的工作状态。当直流避雷器发生故障时，录波器会记录下故障波形。直流避雷器故障录波器采用高精度的测量电路和采样技术，可以准确测量直流避雷器故障时的电流和电压，并记录下完整的波形特征。可以将故障波形以数字形式存储在内部存储器中，或者通过数据接口传输到外部设备进行进一步分析。还可以根据用户需求进行参数设置，例如采样率、记录时间间隔等，以便满足不同故障检测的需求。直流避雷器故障录波器通常配备液晶显示屏，可以实时显示故障波形和相关参数，方便用户进行实时观察和分析。

使用条件

     测量范围与精度为线路电流：0～630A，±1%；对地电场：0～4095；线缆温度：-50℃～+100℃，±1℃。短距无线通信指标为：工作频率：430～510MHz；发射功率：≤10mW（10dBm）；接收灵敏度：≥-90dBm；通信速率：250kbps；通信距离： ≤100m。

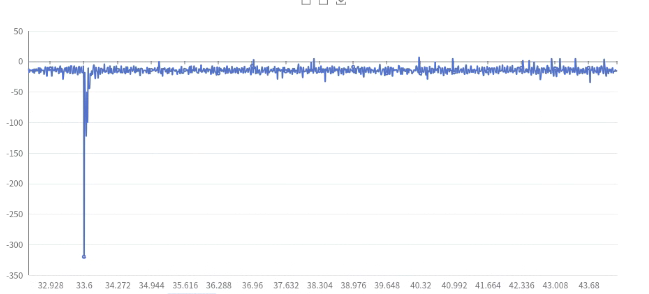

波形图

系统组成

       直流避雷器在线监测系统主要由直流在线监测仪、直流故障录波仪以及后台在线监测系统三个部分组成。直流避雷器在线监测系统接入了现场的网关，通过网关将数据推送至南方电网电力全域物联网平台。

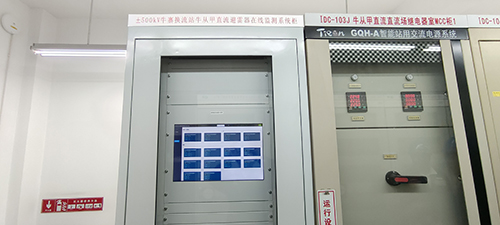

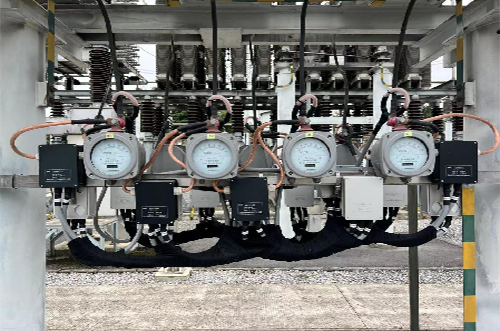

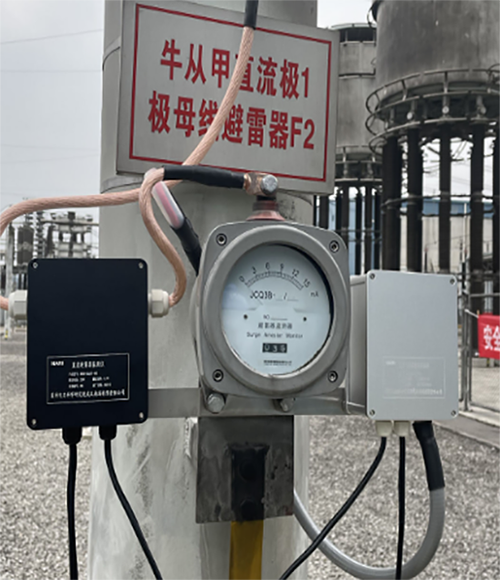

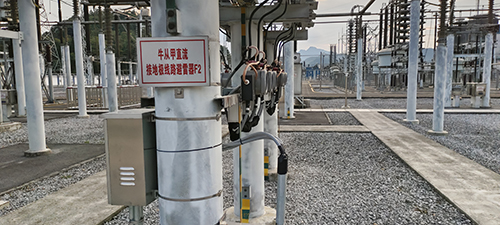

现场安装图
