产品简介
经过几年的推广与应用,我国已在众多的线路上大量安装了线路避雷器。线路型避雷器主要用于6~500kV交流输变电线路,可以有效限制输电线路雷电过电压,提高线路耐雷水平,是降低系统因雷击故障引起的跳闸率专门设计的一种悬挂安装于输电杆塔上的新型避雷器。
产品分类
线路避雷器的基本结构主要为无间隙和外串间隙,其中外串间隙又分为绝缘支撑件间隙和纯空气间隙。绝缘配合或使用效果均证明有间隙、无间隙线路避雷器能有效防止绝缘子串闪络事故。
线路避雷器按外套材料可分为瓷外套线路避雷器和合成外套线路避雷器;按电压等级又分为配电线路避雷器和输电线路避雷器;按功能又分为主要用于限制雷电过电压的线路避雷器、主要用于限制操作过电压的线路避雷器或兼有限制雷电过电压及操作过电压的线路避雷器。
产品优点
1.有效降低线路绝缘水平;
2.有利于减小线路造价;
3.降低雷击跳闸率,防止线路绝缘子串闪络,保证输电线路安全、可靠地运行。
使用条件
1.海拔高度不大于2000米;
2.环境温度:-40℃~+40℃;
3.最大风速不超过 35m/s;
4.电源频率:48Hz~62 Hz;
5.避雷器允许摆动,根据塔形,考虑悬挂方式。

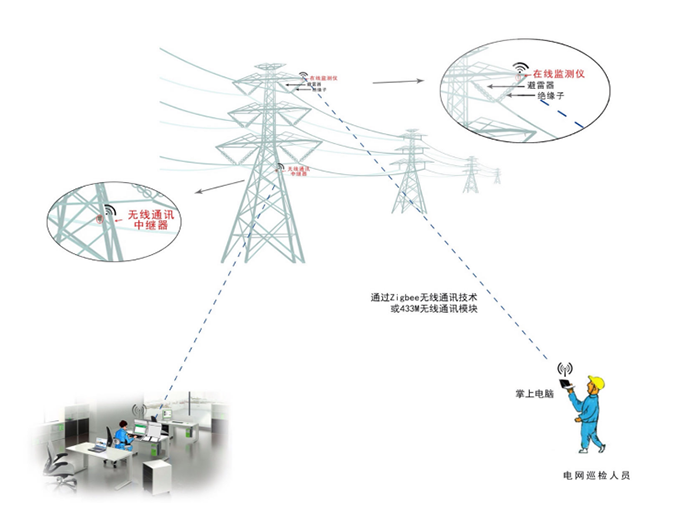

工作流程图

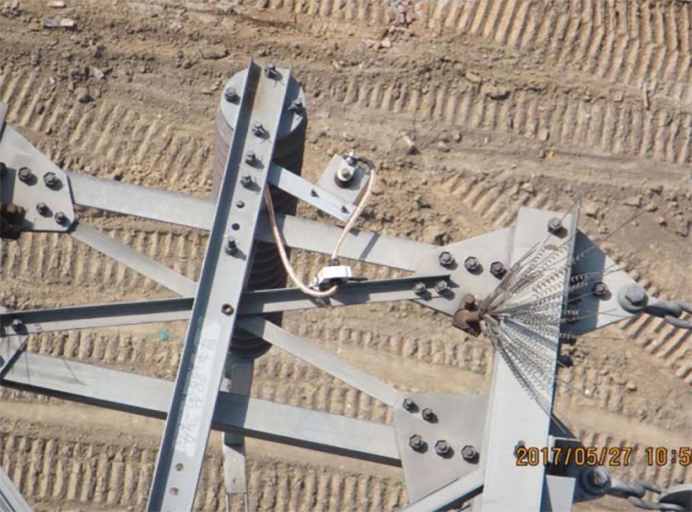

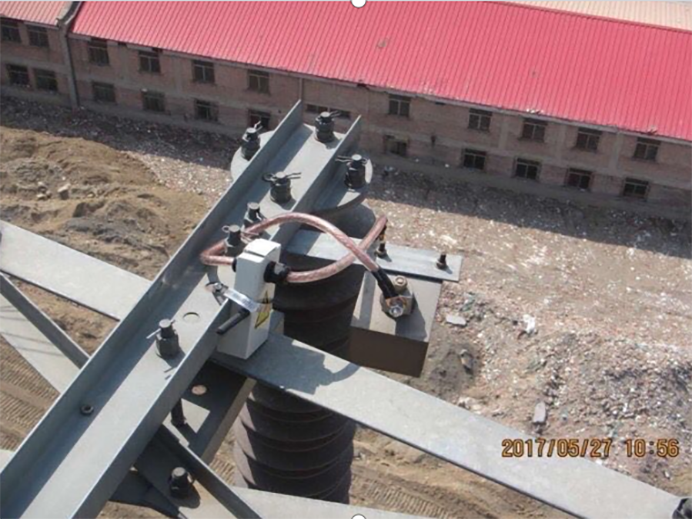

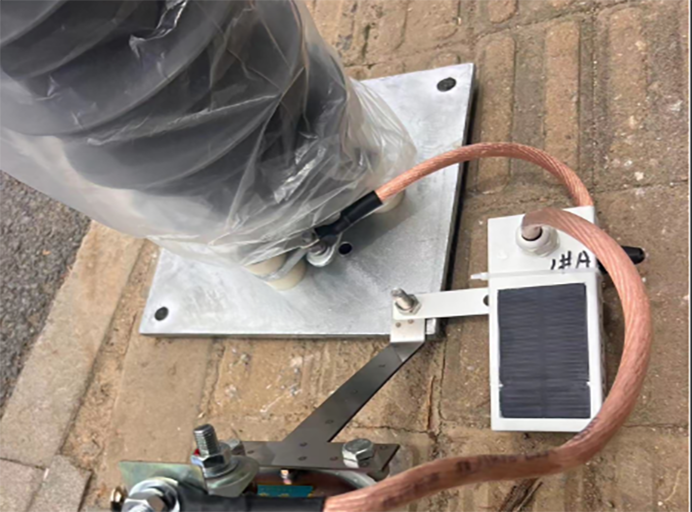

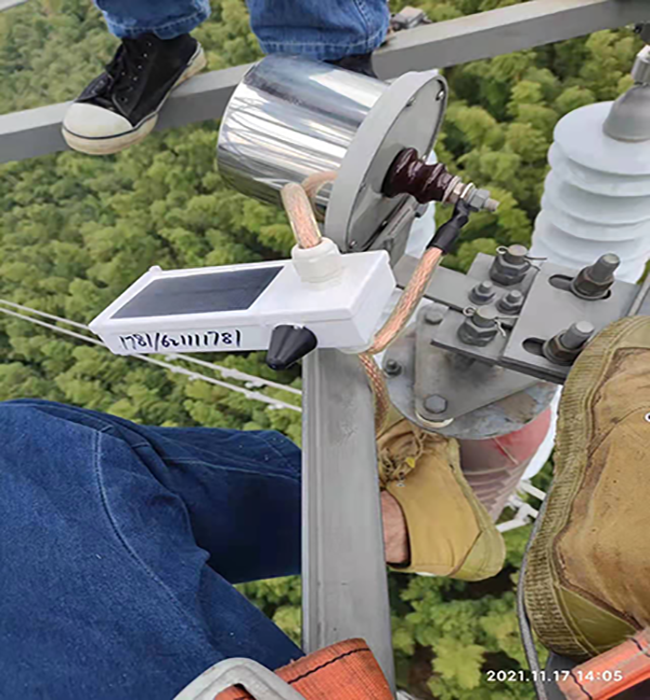

现场施工图
